惠澤染色機公司發明公開了一種實用新型煤礦用便攜式鐵鍬，包括：鐵鍬外殼，所述鐵鍬外殼內活動連接有鐵鍬柄，所述鐵鍬柄的兩端伸出于鐵鍬外殼，所述鐵鍬柄的另一端設置有鐵鍬頭，所述鐵鍬外殼的下端設置有支撐桿組件，所述支撐桿組件通過萬向節組件活動連接在鐵鍬外殼上，所述支撐桿組件和鐵鍬外殼繞萬向節組件進行旋轉。通過上述方式，本實用新型煤礦用便攜式鐵鍬，能夠在使用過程中穩定著力點，使用省力，結構簡單，攜帶方便。
| 1.一種煤礦用便攜式鐵鍬，其特征在于，包括：鐵鍬外殼，所述鐵鍬外殼內活動連接有鐵鍬柄，所述鐵鍬柄的兩端伸出于鐵鍬外殼，所述鐵鍬柄的另一端設置有鐵鍬頭，所述鐵鍬外殼的下端設置有支撐桿組件，所述支撐桿組件通過萬向節組件活動連接在鐵鍬外殼上，所述支撐桿組件和鐵鍬外殼繞萬向節組件進行旋轉。 |
| 2.根據權利要求1所述的煤礦用便攜式鐵鍬，其特征在于，所述支撐桿組件包括三個伸縮型支撐桿，所述伸縮型支撐桿底部設置有固定鉤爪。 |
| 3.根據權利要求1所述的煤礦用便攜式鐵鍬，其特征在于，所述鐵鍬頭的前端設置有多個三角形鋸齒。 |
| 4.根據權利要求1所述的煤礦用便攜式鐵鍬，其特征在于，所述鐵鍬柄的上端固定連接有T型手柄，所述鐵鍬柄為圓柱形柄體。 |
| 5.根據權利要求1所述的煤礦用便攜式鐵鍬，其特征在于，所述鐵鍬外殼為內部中空的圓柱形殼體。 |
| 煤礦用便攜式鐵鍬 |
| 技術領域 |
| 本實用新型涉及煤礦領域，特別是涉及一種煤礦用便攜式鐵鍬。 |
| 背景技術 |
| 為了保證社會各地的用煤需求，很多產煤地區需要大面積的開墾煤礦。開墾煤礦的時候需要備齊各種專業工具，鐵鍬就是其中一個必不可少的工具之一，然而現有的用于煤礦開墾的鐵鍬在結構上存在一定的不足，現有的鐵鍬一般只包括鐵鍬頭以及與鐵鍬頭固定連接的長柄，我們知道煤礦中的空間一般比較的狹小，如果大多數的工具都是這么長，這么占面積，煤礦工人在狹小的空間里就很難操作自如，同時也不便于工具的整理和清點。同時，現有的鐵鍬的鐵鍬頭一般為楔形狀，鏟煤的時候沒有很好的著力點，使用起來十分的費力費時。 |
| 發明內容 |
| 本實用新型主要解決的技術問題是提供一種煤礦用便攜式鐵鍬，能夠在使用過程中穩定著力點，使用省力，結構簡單，攜帶方便。 |
| 為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種煤礦用便攜式鐵鍬，包括：鐵鍬外殼，所述鐵鍬外殼內活動連接有鐵鍬柄，所述鐵鍬柄的兩端伸出于鐵鍬外殼，所述鐵鍬柄的另一端設置有鐵鍬頭，所述鐵鍬外殼的下端設置有支撐桿組件，所述支撐桿組件通過萬向節組件活動連接在鐵鍬外殼上，所述支撐桿組件和鐵鍬外殼繞萬向節組件進行旋轉。 |
| 在本實用新型一個較佳實施例中，所述支撐桿組件包括三個伸縮型支撐桿，所述伸縮型支撐桿底部設置有固定鉤爪。 |
| 所述鐵鍬頭的前端設置有多個三角形鋸齒。 |
| 所述鐵鍬柄的上端固定連接有T型手柄，所述鐵鍬柄為圓柱形柄體。 |
| 所述鐵鍬外殼為內部中空的圓柱形殼體。 |
| 本實用新型的有益效果是： 本實用新型煤礦用便攜式鐵鍬，能夠在使用過程中穩定著力點，使用省力，結構簡單，攜帶方便。 |
| 附圖說明 |
| 為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中： |
|

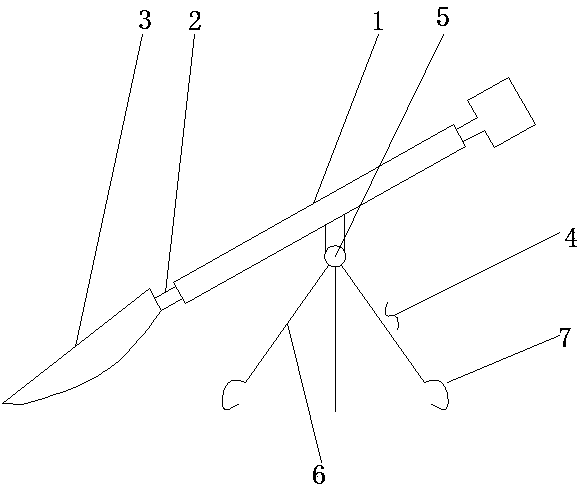

圖1是本實用新型煤礦用便攜式鐵鍬一較佳實施例的結構示意圖；
|
| 附圖中各部件的標記如下：1、鐵鍬外殼，2、鐵鍬柄，3、鐵鍬頭，4、支撐桿組件，5、萬向節組件，6、伸縮型支撐桿，7、固定鉤爪。 |
